一种完美替代电解铜箔和压延铜箔的新型材料

载体铜箔

物理性能

  •   通过连续铸造和轧制复合工艺，根据设备控制和工艺调整，采用铝锭、铜板带作为原料，铜铝在复合过程中达到了半熔态，实现了铜铝的100%冶金复合，过程在高温、高压、无氧条件下进行，解决了铜铝复合过程中铜和铝氧化的问题；



      满足了两种金属之间热渗透复合温度、时间精确要求，控制了共晶层的形成，扩展，铜铝复合强度高。

    全球首创

    铜铝半熔态轧制复合工艺（固液复合）

复合工艺

电性

表面性能

总宽度：                  最大约1350mm



宽度公差：          ±2 mm



厚度范围：             15 ~ 300 μm



厚度公差：           ±2 μm



厚度比Cu/Al:        10 % ~ 30%





总宽度：                 最大约600 mm



宽度公差：          ±2 mm



厚度范围：             35 ~ 300 μm



厚度公差：          ±2 μm



厚度比Cu/Al:        10% ~ 15%

不同复合类型

  •  厚度



      15 μm ~ 300 μm

  • 宽度



     10 mm ~ 1250 mm

  • 成本



    成本约为纯铜箔的 45% ~ 50%

  • 铜占比

    铜层厚度比：10-30%

基本参数

抗拉强度



按需定制

延伸率



按需定制

耐折性



任意折弯

剥离强度



折断不分层

机械加工



可以剪切，钻孔等

黏合性



适宜与多种胶进行黏合

  •             导电性



         直流电阻率（Ω.m㎡/m）

    0.0245 (20% 铜层)

     0.0255 (15% 铜层)

       0.0268 (10% 铜层)

    根据不用应用，导电性 不同

  •           导热性



      铝的体积热容明显小于铜，所以等质量的载体铜箔相比纯铜箔有更好的导热和散热性能。

  • 线膨胀系数 (10-6℃ -1)



    20.6 (30~100℃)-(20% 铜层)

  • 达因值



    大于 42

  • 表面粗糙度



     <2um

  • 表面洁净度



    低于25RFU

  • 焊锡性



    与纯铜一致

表面硬度（HV 0.3）



55~85 (CU) / 30~40 (AL)

规格书下载

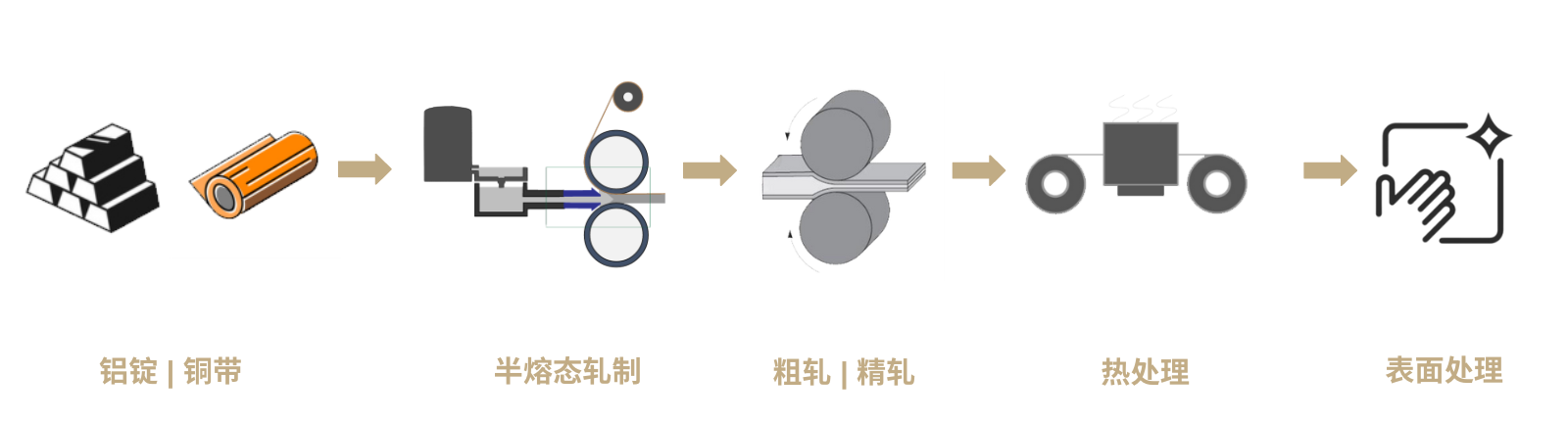

工艺流程

  详细参数请参考底部规格书
